【用途・特長】

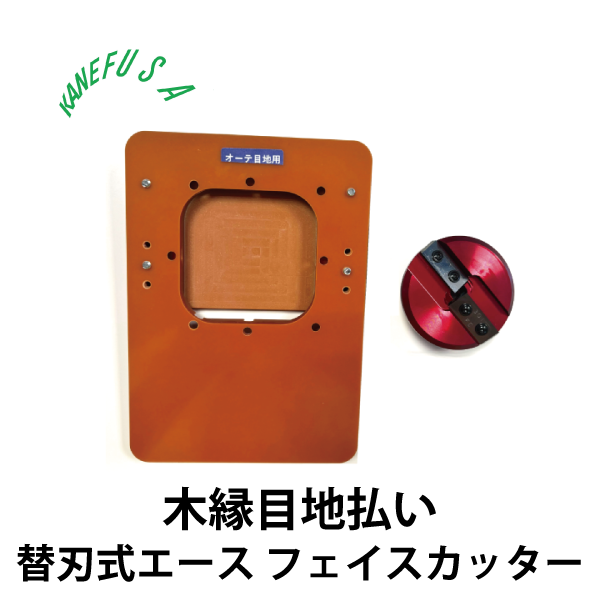

・電動トリマーによるオーテ目地払い。仕上用として使用します。
・切込み深さは1mmが限度です。
・市販のマキタ、日立、リョービなどのトリマーに共通使用できます。
・小型のため、使う人を選ばず持ち運びにも便利です。
【注意事項】
・純正の替刃(No.301-FC)や部品を装着してください。
・電動トリマーは付属しておりません。
・付属の安全カバーと一体の基準板を必ず取り付けてください。改造は絶対にしないでください。
・使用時は、取扱説明書をよく読んでお使いください。
【組み付け順序】
１．プレート取付
図のように⑥特殊ワッシャーを中間に入れて⑦プレートを⑤十字穴付皿小螺子にて、電動トリマーベースに取り付けます。
２．フェイスカッター取付
図のように電動トリマーコレットに④基準ピンをさし込み、①フェイスカッターをねじ込み固定します。
３．⑧安全カバーと一体の基準板を取り付けます。
４．高さ調整及び試し切削
①フェイスカッター替刃切刃端面位置、⑦プレート底面から所定の高さになるように、トリマーベースを上下調整固定します。安全カバーと一体の基準板をオーテ厚みに合わせて移動固定し、さらに試し切削を行い、再調整します。
【使用例】
＜トリマー取付時 表面＞
＜トリマー取付時 裏面＞
養生テープを貼っておくと、材を傷めにくくなります。
＜加工時＞
クランプなどで台と材を固定しています。
簡単きれいに目地払いができました。
【仕様】
・刃数：2
・外径：66mm
・刃厚：30Tmm
・孔径：14mm
【付属部品】
・フェイスカッター 1個
・予備ボルト 4個
・六角レンチ2mm 1個
・基準ピン 1本
・十字穴付皿小螺子 4個
・特殊ワッシャー 4個
・プレート 1個
